El codo ranurado de 90° permite cambiar la dirección de una tubería mediante una unión mecánica, sin realizar soldadura en obra. Se utiliza en redes hidráulicas industriales, cuartos de bombas y sistemas contra incendios que emplean accesorios y acoplamientos ranurados.
Su selección correcta ayuda a mantener la continuidad del flujo, facilita el montaje y permite intervenir la red con mayor rapidez durante ampliaciones o mantenimiento. CompreService suministra accesorios compatibles con las condiciones técnicas de cada proyecto.

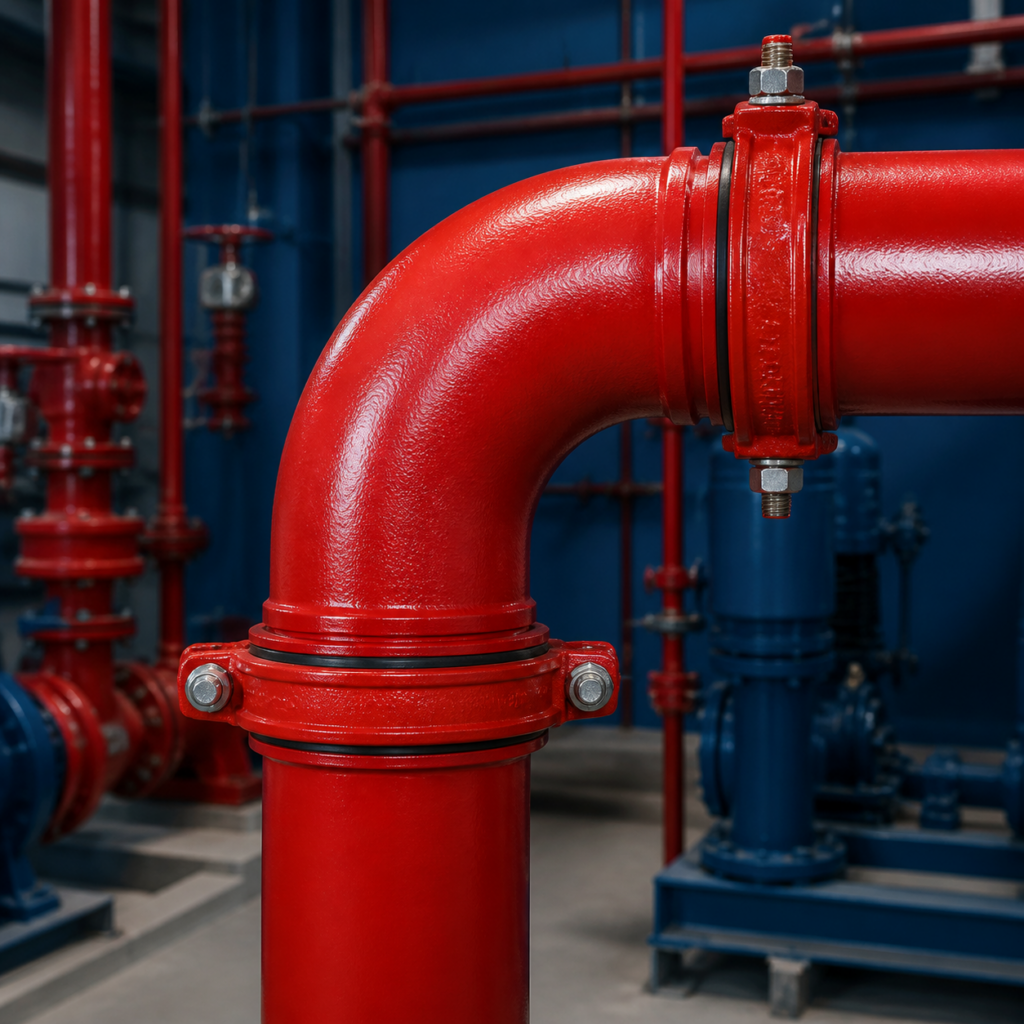

Codo ranurado de 90° para redes hidráulicas
Aplicaciones y ventajas del sistema ranurado
El codo ranurado resuelve cambios de dirección en líneas de alimentación, redes de rociadores, gabinetes contra incendio, cuartos de bombas y tuberías industriales de agua.
- Montaje mecánico sin soldadura ni trabajos con flama.
- Instalación más rápida en proyectos nuevos y ampliaciones.
- Facilita desmontaje, inspección y sustitución de componentes.
- Permite combinarse con acoplamientos rígidos o acoplamientos flexibles, según el comportamiento requerido.
- Disponible en distintos diámetros, acabados y rangos de presión.
Cómo seleccionar un codo ranurado de 90 grados
Antes de especificar el accesorio deben confirmarse el diámetro nominal, diámetro exterior, espesor de pared, perfil de ranura, presión de trabajo y material de la tubería. También se revisan el fluido, la temperatura, el acabado y las certificaciones exigidas por el proyecto.
La geometría del codo debe ser compatible con la tubería y con el tipo de acoplamiento. En sistemas contra incendios pueden requerirse componentes clasificados por UL o aprobados por FM, de acuerdo con el diseño y la autoridad competente.
La instalación debe realizarse con extremos correctamente ranurados, juntas limpias y pernos ajustados conforme al fabricante. Una alineación y soporte adecuados reducen esfuerzos innecesarios y ayudan a conservar el sello.
Compatibilidad e instalación confiable
Revisa la pieza antes del suministro
Una revisión técnica previa evita incompatibilidades entre el codo, la ranura, la junta y los acoplamientos. También permite validar el espacio disponible, los soportes y la orientación del montaje.
Podemos apoyar la selección del accesorio, su integración con una tee ranurada y el programa de inspección y mantenimiento de la red.
Solicita asesoría técnica
Compártenos el diámetro, presión de trabajo, material y aplicación de la tubería para revisar el codo ranurado de 90° adecuado para tu proyecto.
