El acoplamiento rígido para tubería ranurada crea una unión mecánica con mínima desviación angular, similar en comportamiento a una conexión bridada o soldada cuando se instala conforme a la especificación.
Se utiliza en redes hidráulicas y sistemas contra incendios donde es necesario conservar la alineación y limitar el movimiento entre tramos.

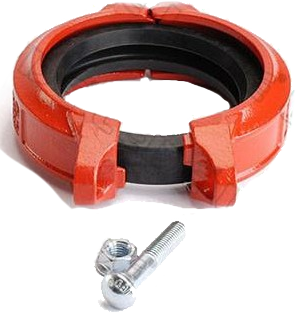

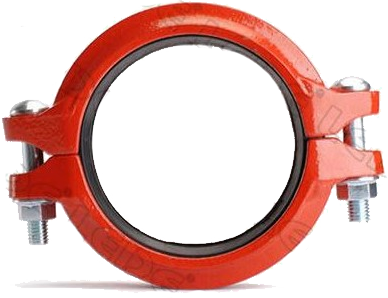

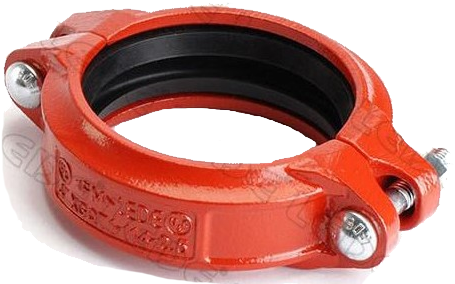

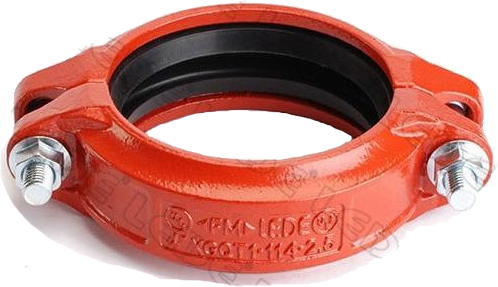

Acoplamiento rígido para tubería ranurada
Unión estable y sellada
La junta elastomérica sella los extremos ranurados y las carcasas del acoplamiento sujetan la tubería. El diseño rígido ayuda a mantener la línea central y soportar las cargas previstas por el sistema de soportes.
- Cuerpo de hierro dúctil conforme a ASTM A536, según modelo.
- Acabados en pintura, epóxico o galvanizado.
- Configuraciones clasificadas por UL y aprobadas por FM.
- Montaje sin soldadura y acceso sencillo para inspección.
Aplicaciones y selección
Se emplea en tramos rectos, cuartos de bombas, líneas de alimentación y redes donde no se requiere flexibilidad en la junta. La selección depende del diámetro, presión, ranura, espesor de pared, fluido y temperatura.
Cuando el diseño necesite absorber vibraciones, desplazamientos o expansión, debe evaluarse un acoplamiento flexible.
Instalación conforme al proyecto
Verifica compatibilidad y torque
Los extremos deben estar correctamente ranurados, limpios y alineados. La junta se instala sin torsión y los pernos se aprietan conforme al procedimiento y torque del fabricante.
CompreService puede apoyar la selección, integración y el mantenimiento del sistema.
Solicita asesoría técnica
Compártenos diámetro, presión y características de la tubería para revisar el acoplamiento rígido adecuado.
