El acoplamiento flexible para tubería ranurada une dos extremos de tubería y permite cierto movimiento axial, angular y lateral dentro de los límites indicados por el fabricante.
Se utiliza en redes hidráulicas y sistemas contra incendios cuando el diseño requiere absorber vibración, pequeñas desalineaciones o variaciones por expansión y contracción.

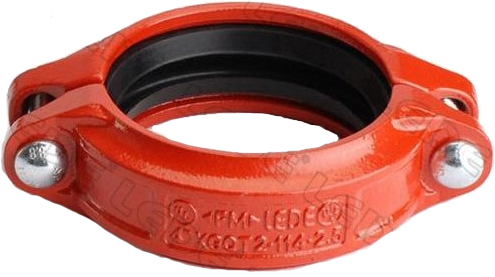

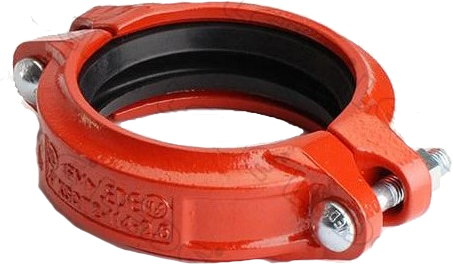

Acoplamiento flexible para tubería ranurada
Movimiento controlado y sellado
Una junta elastomérica se coloca sobre los extremos ranurados y queda contenida por las dos carcasas del acoplamiento. El apriete correcto de pernos y tuercas produce el sello y conserva la flexibilidad prevista.
- Ayuda a reducir la transmisión de ruido y vibraciones.
- Facilita montaje, desmontaje e inspección.
- Disponible en diversos diámetros, acabados y rangos de presión.
- Modelos con certificaciones UL y aprobación FM, según especificación.
Selección e instalación
La capacidad de movimiento depende del diámetro, perfil de ranura, separación entre extremos, espesor de pared y presión de trabajo. La tubería debe alinearse y soportarse conforme al diseño.
No debe excederse el torque indicado, pues un apriete incorrecto puede dañar la junta o afectar el desempeño. Para puntos sin movimiento previsto puede evaluarse un acoplamiento rígido.
Compatibilidad para cada red
Confirma diámetro, presión y junta
Antes del suministro deben revisarse el diámetro exterior, la ranura, la presión, el fluido, la temperatura y el material de la junta. La compatibilidad entre todos los componentes es esencial para un funcionamiento confiable.
CompreService puede apoyar la especificación y el mantenimiento del sistema.
Solicita asesoría técnica
Comparte las condiciones de tu red para revisar el acoplamiento flexible adecuado y su correcta integración.
