Rociador de respuesta rápida de supresión temprana Modelo JL-17

LA MEJOR TECNOLOGÍA EN EQUIPOS CONTRA INCENDIO

El sistema de tuberías y conexiones AWWA C900 Y C905 sirve para la conducción y las redes de distribución de agua potable a presión. También tiene aplicación en redes de sistemas contra incendio, conducciones de sistemas de riego y otras conducciones presurizadas como bombeos de aguas negras o agua tratada.


1. cULus, VdS y LPCB listados como un rociador ESFR nominal K16.8 (240 métrico).
2. Aprobado por FM como un rociador de respuesta rápida, de almacenamiento y sin almacenamiento.
3. Elemento operativo de enlace fusible.
4. El diseño compacto permite instalar tuberías más lejos del techo y obstrucciones en comparación con rociadores más grandes.


Listados y aprobaciones


1. Listado por Underwriters Laboratories Inc. y con certificación UL para Canadá (cULus) – Código de categoría VNWH.
2. Aprobado por FM como rociador de respuesta rápida, almacenamiento y no almacenamiento.
3. VdS Schadenverhütung GmbH (VdS). 4. Junta de Certificación de Prevención de Pérdidas (LPCB). 5. Aprobación técnica de CNBOP.

Descripción del producto

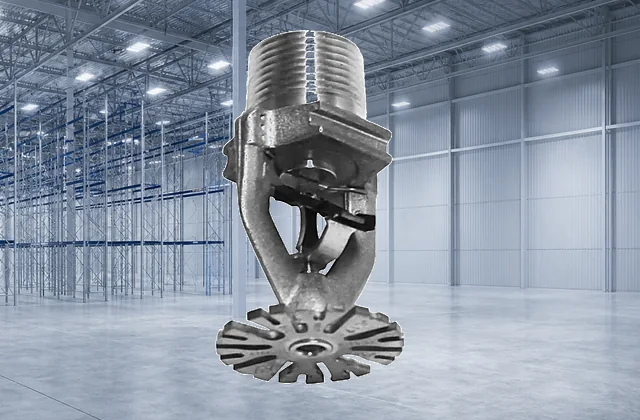

El rociador confiable de respuesta rápida de supresión temprana (ESFR) modelo JL-17 con un factor k nominal de 16,8 (240 métricas). Este rociador está diseñado para responder rápidamente a los incendios crecientes y entregará una descarga de agua pesada para «suprimir» en lugar de «controlar» los incendios. FM Global clasifica el Modelo JL-17 como un rociador de respuesta rápida, de almacenamiento y sin almacenamiento, cuando el rociador se usa de acuerdo con las Hojas de Datos de Prevención de Pérdidas de Propiedad de FM Global.
El rociador modelo JL-17 ESFR utiliza un enlace de soldadura de aleación fusible con palanca en una clasificación de 165 ° F (74 ° C) o 212 ° F (100 ° C). Los rociadores modelo JL-17 están listados en cULus para cumplir con UL / ULC 1767, incluida la prueba de alta holgura para almacenamiento en rack.
El rociador ESFR Modelo JL-17 fue diseñado para ser más corto y más compacto que otros rociadores ESFR. El rociador más corto permite instalar tuberías más lejos del techo y las obstrucciones. El rociador JL-17 ESFR también es menos susceptible al daño debido a un diseño de deflector y marco más pequeño. El encendedor JL-17 ESFR pasó las pruebas de uso rudo y abuso sin protectores de plástico.



Aplicación e Instalación



El rociador modelo JL-17 ESFR está diseñado para su instalación de acuerdo con NFPA 13 y las Hojas de datos de prevención de pérdidas de FM 2-0 y 8-9, así como los requisitos de cualquier autoridad que tenga jurisdicción. Consulte la Tabla B para obtener información sobre los criterios de diseño NFPA y FM Global para el rociador Modelo JL-17.

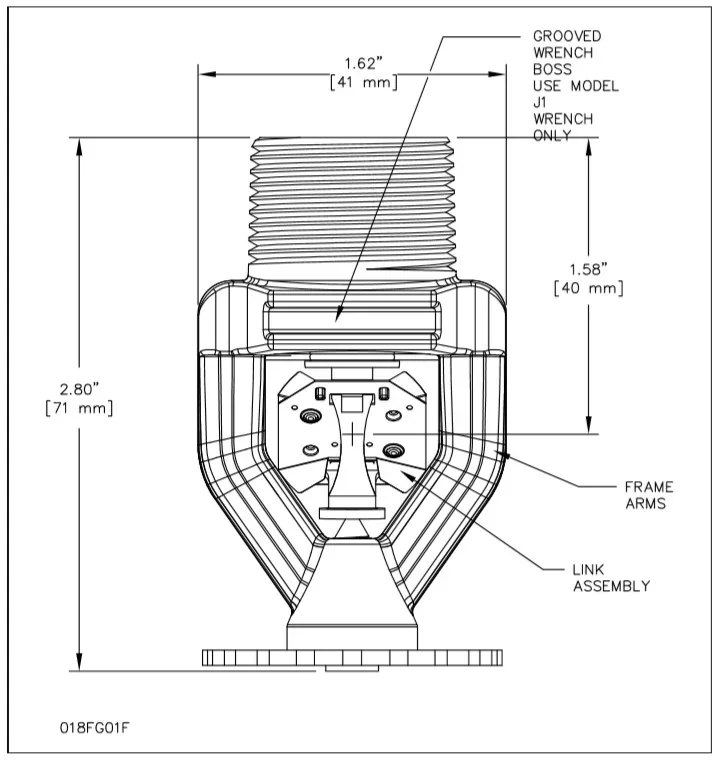

Use solo la llave para rociadores Modelo J1 para su extracción e instalación. Cualquier otro tipo de llave puede dañar el aspersor. Se proporciona un jefe de llave ranurada en el aspersor para limitar el potencial de que la llave se deslice durante la instalación.

Cuando maneje rociadores, sostenga los rociadores solo en los brazos del marco y no aplique ninguna fuerza sobre el conjunto de enlace. Los rociadores deben apretarse entre 14 y 40 pies-lb (19-54 N-m) de torque.

Los rociadores no apretados al par recomendado pueden causar fugas o deterioro del rociador. Los rociadores de daños deben reemplazarse de inmediato.

¡Solicita Más Información Hoy Mismo!

Tel: +52 1 (442) 780 6706‭, (442) 248 1555 y               442 161 4983

Otros Productos

Rociadores

Los rociadores empotrados F1FR LO y F1FR LO confiables son rociadores de respuesta rápida que combinan la durabilidad de un rociador estándar con el atractivo perfil bajo de un rociador decorativo. Los rociadores automáticos empotrados F1FR LO y F1FR LO utilizan una bombilla de vidrio frangible de 3,0 mm.

Estos rociadores han demostrado tiempos de respuesta en pruebas de laboratorio que son de cinco a diez veces más rápidas que los rociadores de respuesta estándar.

Válvulas

La confiable válvula de retención de alarma modelo E actúa como un dispositivo de alarma de flujo de agua en sistemas de rociadores de tubería húmeda. El diseño permite la instalación bajo condiciones de presión de suministro variables y constantes. Cuando fluye agua en el sistema de rociadores debido a la operación de uno o más rociadores automáticos contra incendios, la válvula de alarma se abre, permitiendo el flujo continuo de agua hacia el sistema y la transmisión de una alarma, tanto eléctrica como mecánicamente.

Tee mecanica roscada

La tee mecánica roscada está fundida de hierro dúctil en dos mitades iguales: una es la salida, la otra es la correa. Se perfora o corta un orificio de gran tamaño en la tubería en el lugar donde se necesita la rama o el dispositivo. La tee mecánica se ensambla alrededor de la tubería, colocando el collar dentro del orificio y luego colocando una junta de goma elástica adecuada para ese sistema de tubería en particular. Luego los pernos se sujetan haciendo que la rama sea más segura.

Productos 100% garantizados

Servicio gratis en Querétaro y Guanajuato

Estudio de utilización y distribución de aire gratis

BENEFICIOS

TECNOLOGÍA SÓLIDA

Las bombas de vacío Atlas Copco son productos que combinan un diseño avanzado con el mejor avance tecnológico del mercado.

CERTEZA DE USO

Las bombas Atlas Copco superan a muchas otras en su rango de presión de trabajo, garantizando un óptimo rendimiento durante su ciclo de vida.

AHORRO DE COSTES

Cada bomba incluye características innovadoras que aseguran su funcionamiento con el coste mínimo en mantenimiento y operación.

INDUSTRIA VERSÁTIL

Las bombas de vacío Atlas Copco están diseñadas para abarcar una amplia gama de industrias, desde las más básicas hasta las más exigentes.

Mantenimiento

El rociador modelo JL-17 ESFR debe inspeccionarse y el sistema de rociadores debe mantenerse de acuerdo con la NFPA 25. No limpie el rociador con agua y jabón, amoníaco ni ningún otro líquido de limpieza. Reemplace cualquier rociador que haya sido pintado (que no sea aplicado en fábrica) o dañado de alguna manera. Se debe mantener un stock de rociadores de repuesto para permitir el reemplazo rápido de rociadores dañados u operados. Antes de la instalación, los rociadores deben mantenerse en las cajas y embalajes originales hasta que se usen, para minimizar el potencial de daños a los rociadores que podrían causar un funcionamiento incorrecto o no.
Una vez operados, los rociadores automáticos no se pueden volver a ensamblar y reutilizar. Se deben instalar nuevos rociadores del mismo tamaño, tipo y clasificación de temperatura. Se debe proporcionar un gabinete de rociadores de reemplazo para este propósito.



Especificación del rociador ESFR modelo JL-17



Los rociadores deben ser rociadores colgantes de respuesta rápida de supresión temprana (ESFR) específicamente probados y [enumerados en cULus] [aprobados por FM] [aprobados por VdS] [aprobados por LPCB] para aplicaciones de almacenamiento de productos. El marco del rociador y el deflector son de construcción de bronce. El ensamblaje de enlace fusible debe utilizar el principio de funcionamiento del puntal y la palanca con un elemento térmico de berilio-níquel pintado de negro o blanco de respuesta rápida aprobado. El sello de agua consistirá en una arandela de resorte Bellville recubierta de PTFE y un conjunto de tapa de latón que no contenga piezas de plástico. Los rociadores ESFR deben tener un factor K nominal de 16.8 (240 métrico) con conexiones finales roscadas [¾ ”NPT] [ISO 7-R¾]. La temperatura nominal del rociador debe ser [165 ° F (74 ° C) ordinaria] [Intermedia 212 ° F (100 ° C)]. Los rociadores colgantes ESFR deben ser confiables Modelo JL-1
